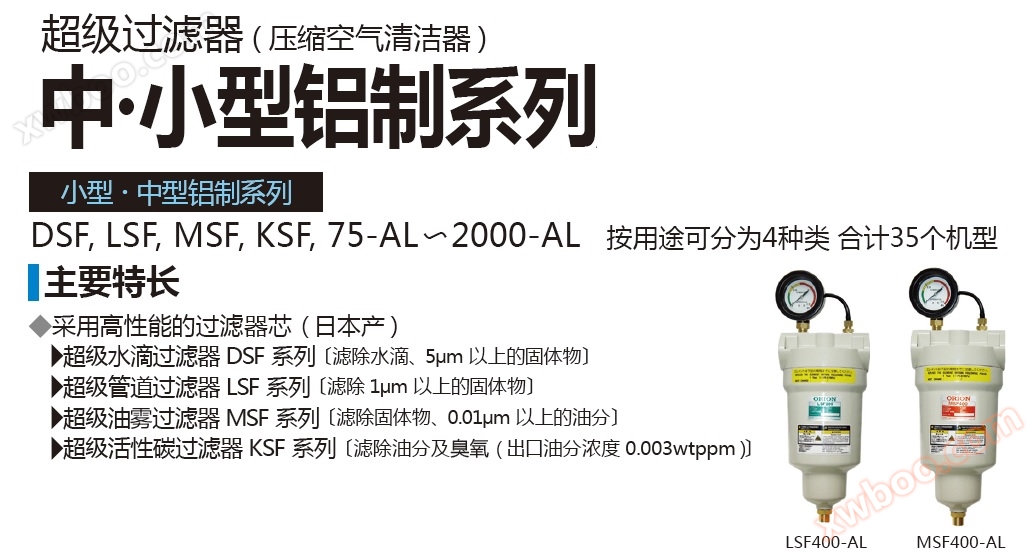

Malé a střední hliníkové filtry
Specifikace modelu DSF/LSF/MSF75-AL150-AL200-AL250-AL400-ALKSF - Obsah zpracovávacího vzduchu *1 Tlak 0
Detaily produktu
Specifikace produktu
| Modelové číslo | DSF/LSF/MSF | 75-AL | 150-AL | 200-AL | 250-AL | 400-AL | |
| KSF | — | ||||||
| Obsah zpracovávaného vzduchu *1 | Tlak 0,69 MPa | ㎥ /min | 0.35 | 1.2 | 1.8 | 2.4 | 3.9 |
| Tlak 0,78 MPa | ㎥ /min | 0.40 | 1.4 | 2.0 | 2.7 | 4.4 | |
| Materiál pouzdra | Hliníkové lití | ||||||
| Rozsah použití | Rozsah tlaku tekutiny / vstupního vzduchu | Mpa | stlačený vzduch 0,05 - 0,98 | ||||
| Rozsah teplot vstupního vzduchu | ℃ | 5〜 60 | |||||
| Rozsah teplot prostředí | ℃ | 2〜 60 | |||||
| Výkon *2 | Přesnost filtrování | DSF: 5 μm (účinnost separace kapek 99%), LSF: 1 μm (účinnost filtrace 99,999%), MSF: 0,01 μm (účinnost filtrace 99,999%), KSF: adsorpce aktivním uhlíkovým vláknem | |||||
| Koncentrace exportního oleje | hmotnostní ppm | MSF: 0,01, KSF: 0,003 | |||||
| Ztráta tlaku | Mpa | DSF: počáteční 0,005, LSF: počáteční 0,005, MSF: počáteční 0,01 a obvykle 0,02, KSF: počáteční 0,009 | |||||
| Cyklus výměny filtru (doba použití a ztráta tlaku) * 3 | 1 rok nebo při předčasném poklesu tlaku DSF: 0,02 MPa, LS F, MS F: 0,035 MPa | ||||||
| Hlavní rozměry | Průměr potrubí | Rc 3/8 | Rc1/2 | Rc3/4 | Rc1 | ||
| Průměr připojení diferenciálního tlakoměru | Rc1/4 | ||||||
| Hmotnost | Kg | 1.0 | 2.0 | 2.1 | 2.6 | ||
| Filtr | Modelové číslo: ELS/EMSEKS/EDS | 75 | 150 | 200 | 250 | 400 | |
| Počet použitých | Oddělení | 1 | |||||
| Příslušenství | Automatické odvodnění vody*4 | LSF/ MSF/ DSF | NH503-MR (vestavěný) | ||||
| Diferenční tlakoměr | Vyberte nákup | DGX-50A (standardní konfigurace LSF, MSF) | |||||
| Modelové číslo | DSF/LSF/MSF | 700-AL | 1000-AL | 1300-AL1 | 2000-AL1 | |
| KSF | 1300-AL | 2000-AL | ||||
| Obsah zpracovávaného vzduchu *1 | Tlak 0,69 MPa | ㎥ /min | 6.6 | 10.6 | 13.8 | 20.0 |
| Tlak 0,78 MPa | ㎥ /min | 7.5 | 12.0 | 15.6 | 22.6 | |
| Materiál pouzdra | Hliníkové lití | |||||
| Rozsah použití | Rozsah tlaku tekutiny / vstupního vzduchu | Mpa | stlačený vzduch 0,05 - 0,98 | stlačený vzduch 0,1 - 0,98 | ||
| Rozsah teplot vstupního vzduchu | ℃ | 5〜 60 | ||||
| Rozsah teplot prostředí | ℃ | 2〜 60 | ||||
| Výkon *2 | Přesnost filtrování | DSF: 5 μm (účinnost separace kapek 99%), LSF: 1 μm (účinnost filtrace 99,999%), MSF: 0,01 μm (účinnost filtrace 99,999%), KSF: adsorpce aktivním uhlíkovým vláknem | ||||
| Koncentrace exportního oleje | hmotnostní ppm | MSF: 0,01, KSF: 0,003 | ||||
| Ztráta tlaku | Mpa | DSF: počáteční 0,005, LSF: počáteční 0,005, MSF: počáteční 0,01 a obvykle 0,02, KSF: počáteční 0,009 | ||||
| Cyklus výměny filtru (doba použití a ztráta tlaku) * 3 | 1 rok nebo při předčasném poklesu tlaku DSF: 0,02 MPa, LS F, MS F: 0,035 MPa | |||||
| Hlavní rozměry | Průměr potrubí | Rc1½ | Rc2 | |||
| Průměr připojení diferenciálního tlakoměru | Rc1/4 | |||||
| Hmotnost | Kg | 5.0 | 6.0 | 6.5 | 9.0 | |
| Filtr | Modelové číslo: ELS/EMSEKS/EDS | 700 | 1000 | 1300 | 2000 | |
| Počet použitých | Oddělení | 1 | ||||
| Příslušenství | Automatické odvodnění vody*4 | LSF/ MSF/ DSF | NH503-MR (vestavěný) | FD2 | ||
| Diferenční tlakoměr | DGX-50A (pouze standardní konfigurace LSF, MSF) DSF, KSF jako volitelné zboží) | |||||
* 1 Množství zpracovaného vzduchu je hodnota převedená na vstřebávací stav vzduchového kompresoru. (atmosférický tlak 32 °C, 75 %).
Podmínky zpracování vzduchu jsou: tlak vstupního vzduchu 0,69, teplota vstupního vzduchu 32 ° C, rosný bod vstupního vzduchu: atmosférický tlak -17 ° C (pod tlakem 10 ° C) (MSF, KSF), koncentrace vstupního oleje 3 wt ppm (LSF / MSF) · 0,01 wt ppm (KSF).
3 Ztráta tlaku nebo doba použití je nahrazena dřívějším obdobím. Výměnný cyklus nemá žádnou záruku. Kromě toho se v závislosti na prostředí produktu, provozních podmínkách atd. může být výměnný cyklus předčasný.
* 4 Všechny automatické odvodníky jsou plovoucí.
Série MSF musí být instalována za sušičkou vzduchu.
※ Série KSF musí být nainstalována za sušičem vzduchu, LSF a MSF.
* Při odeslání v továrně není filtr v pouzdru filtru. Po dokončení instalace filtru a příruby a čištění vnitřního potrubí by měl být filtr nainstalován podle požadavků návodu k použití. (kromě středně velké nerezové oceli)

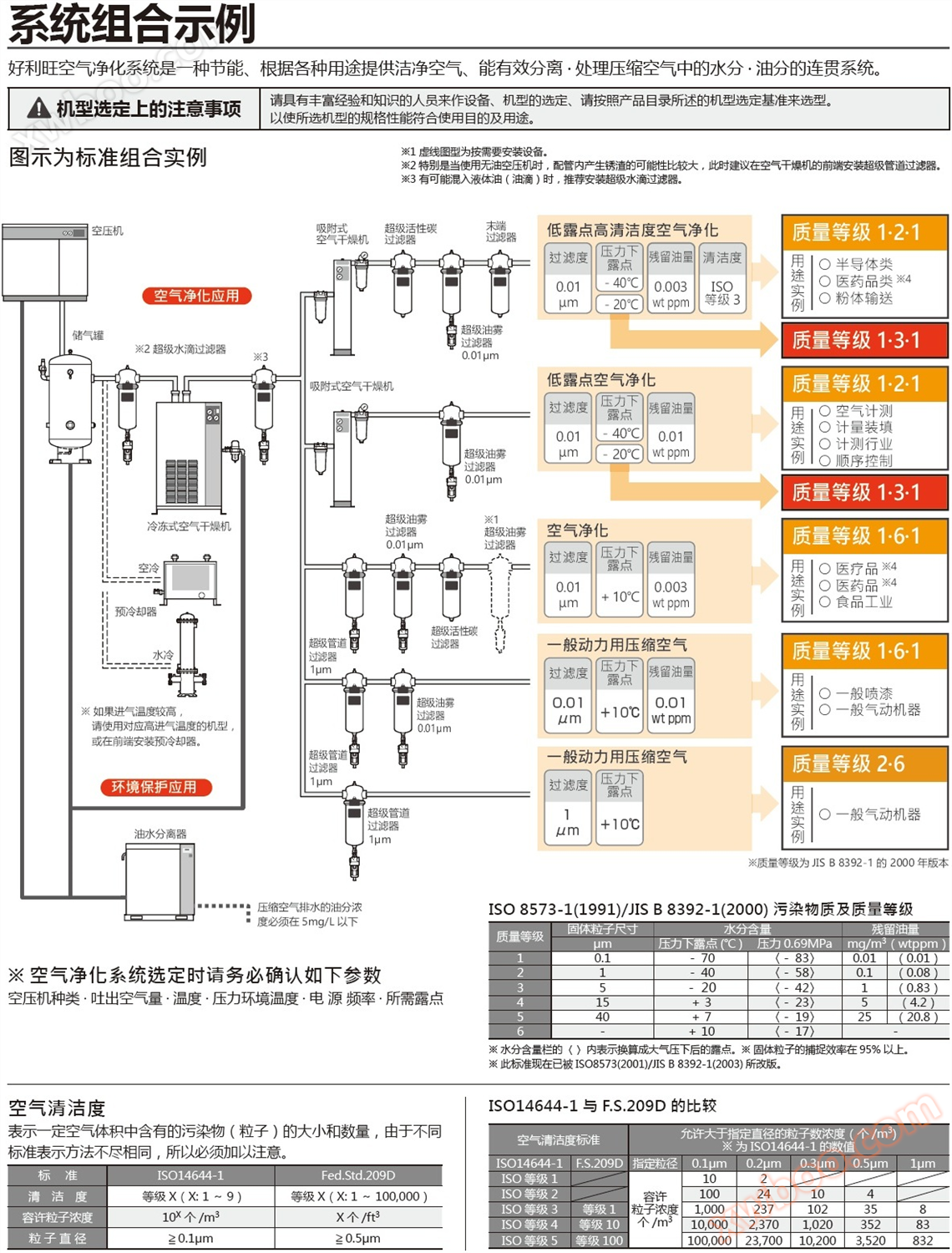

Případ kombinace systémů
