Systém monitorování plynů SF6(Winfoss-S1P)

Systém monitorování plynů SF6Také jménoSF6 únik monitorovací alarmní systém, SF6 plyn on-line únik monitorovací alarmní zařízení, SF6 plyn kvantitativní monitorovací alarmní systém, SF6 koncentrace monitorovací zařízení, SF6 plyn únik monitorovací zařízení, SF6 on-line detekční alarm, SF6 životního prostředí on-line monitorovací systém, SF6 koncentrace on-line monitorovací systém atd.

Přehled

Systém monitorování plynů SF6(Winfoss-S1P)PodleDL408-1991 Elektronické bezpečnostní pracovní postupy (elektrická část elektráren a substrán), kapitola 8, požadavky DLT 639-1997 Pravidla pro bezpečnost pracovníků pro provoz, zkoušky a údržbu elektrických zařízení s hexafluoridem síry, kapitola 4 a požadavky JBT 10893-2008 Systém monitorování životního prostředí s hexafluoridem síry pro distribuční komory s vysokým napětímV pravidlech pracovní bezpečnosti v elektrárnách (část elektráren a substancí) je zejména stanoveno, žeRozdělovací zařízení zařízení SF6 musí zajistit, aby koncentrace plynu SF6 byla menší než 1000 ppm, kromě silného ventilačního zařízení musí být nainstalován alarmní kyslíkoměr a alarm pro monitorování koncentrace plynu SF6 atd.

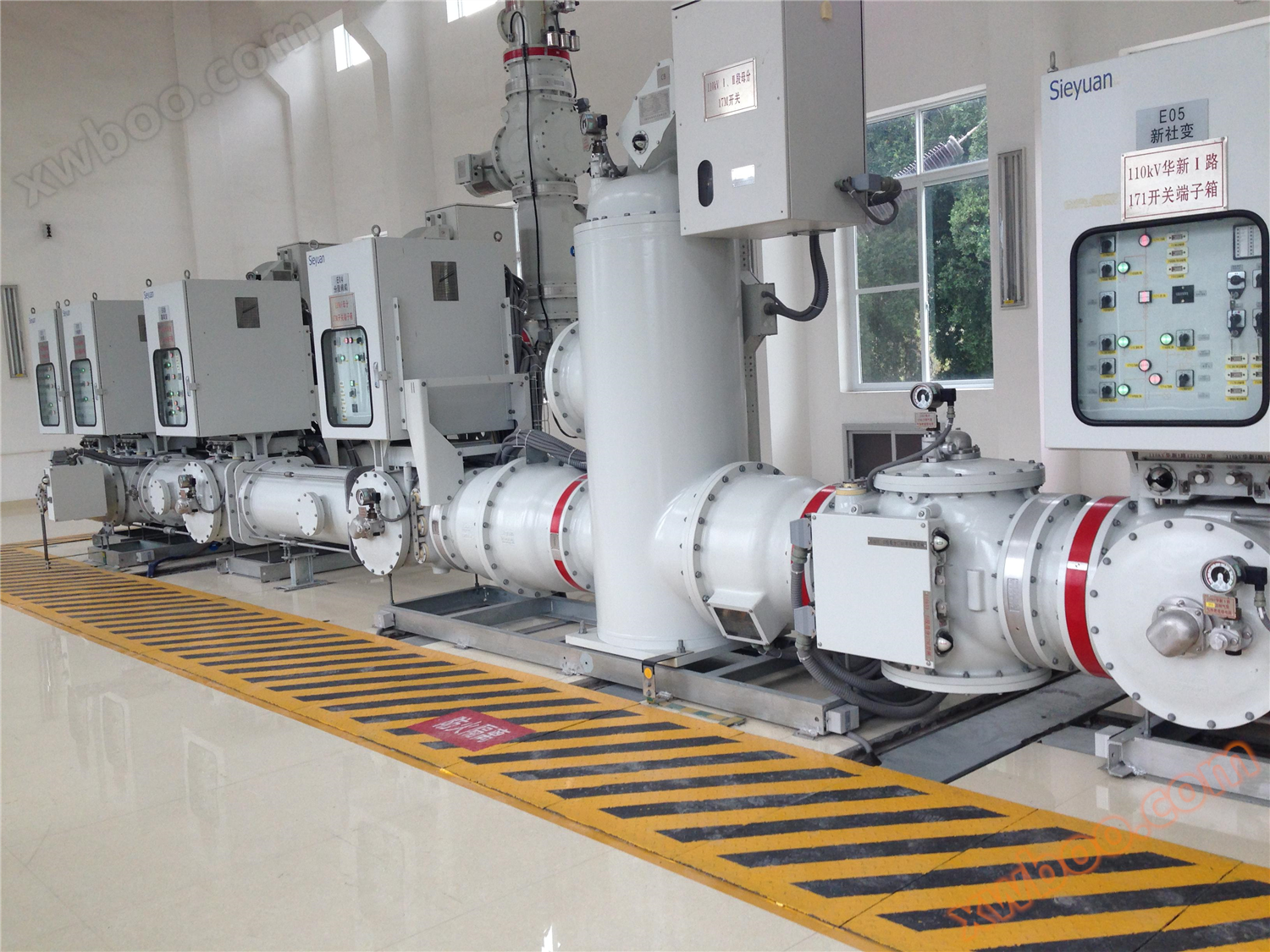

Tento systém je určen speciálně pro elektrické systémy.10KV, 35KV, 110KV, 220KV, 500KV, 750KV a další různé třídy napětí vysokého napětí GIS kombinované elektrické zařízení spínací místnosti a kroužkové sítě skříně distribuční místnosti a pracovní místa s použitím plynu SF6. Tento systém má integrovaný alarmový systém pro sledování koncentrace plynu SF6 a obsahu kyslíku v prostředí v reálném čase, stejně jako teploty a vlhkosti, s funkcí ovládání ventilátoru a nahrávání dat na celkovou platformu monitorovacího centra. Pro zajištění osobní bezpečnosti pracovníků kontroly na místě a zajištění bezpečného provozu elektrických zařízení SF6.

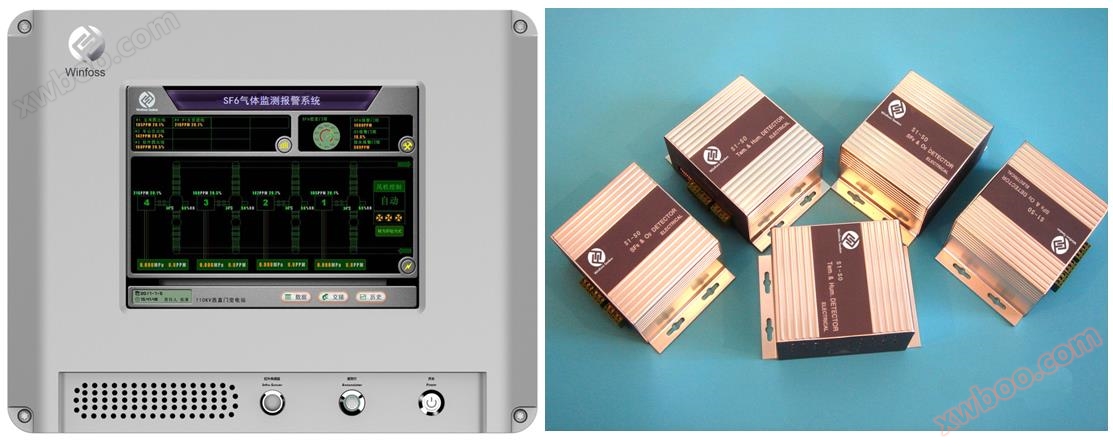

Celý systém je monitorován dotykovou LCD obrazovkou,Modul monitorovací jednotky plynu a kyslíku SF6, modul monitorovací jednotky teploty a vlhkosti, lidský infračervený hlasový senzor a zvukové a světelné poplachové zařízení a ovladač spojení ventilátoru a další složky, systém může automaticky zaznamenávat různá poplachová data a data online monitorování v reálném čase a poskytovat rozhraní s dálkovým komunikačním zařízením, realizovat dálkové ovládání, telemetrii a dálkové komunikace, řídit ventilátor, klimatizaci, kontrolu přístupu a další zařízení podle nastaveného způsobu; Všechna monitorovací data lze také nahrát na server platformy Total Monitoring.

Princip detekce úniku SF6: Monitorování úniku plynu SF6 používá nespektrální infračervenou absorpci spektra (NDIR) detekční technologii, ve srovnání s ostatními detekčními technologiemi, její detekce je vysoká přesnost, stabilnost a spolehlivost, široký rozsah monitorování a není omezen teplotou a vlhkostí prostředí.

Hlavní funkce

l Monitorování koncentrace SF6 a obsahu kyslíku v prostředí spínací komory v reálném čase 24 hodin denně, 365 dní denně a monitorovací host dynamicky zobrazuje hodnoty koncentrace SF6 a obsahu kyslíku v jednotlivých monitorovacích jednotkách v prostředí a hodnoty aktuálního stavu teploty a vlhkosti.

l Monitorování aktuální teploty a vlhkosti v prostředí spínací místnosti v reálném čase 24 hodin denně, 365 dní denně, sledování hostitele dynamicky zobrazuje aktuální hodnoty teploty a vlhkosti v prostředí.

l Výstup varování: KdyžKdyž je obsah plynu nebo kyslíku SF6 dosažen výstražní koncentrace, zvuková a světelná výstražná jednotka stiskne alarmní hranici nastavenou systémem, vysílá zvukový a hlasový poplach a oznámí vzdálené monitorovací centrum prostřednictvím softwarové regulace nebo suchého kontaktního bodu a současně automaticky spustí ventilátor nastaveným způsobem.

l Limity systémových varovných dveří lze nastavit podle požadavku na dotykovém monitorovacím počítači s kapalnými krystaly a mohou být nahrány na monitorovací data na počítač pro zobrazení na pozadí nebo nastaveny různé parametry na počítači pro monitorování na pozadí atd.

l Infračervená indukce a hlasový alarm a tipy: pokud se zaměstnanci blíží k spínači v místnosti, je spuštěna lidská infračervená indukce na ovládací obrazovce, ovládací obrazovka spustí hlasovou výzvu, aby upozornila zaměstnance, zda jsou v současné době v místnostiPřekročení SF6 úniku a stav koncentrace kyslíku.

l Kontrola ventilátoru: ventilátor má tři způsoby časového spuštění, varovného spuštění a nuceného spuštění; V systému jeFunkce časového spuštění 8 časových období, podle požadavků uživatele lze nastavit 0 až 8 časového spuštění, konkrétní čas každého spuštění lze nastavit sami; Když koncentrace SF6 nebo kyslíku dosáhne výstražné koncentrace, systém automaticky spustí ventilátor pro větrání; Na dotykovém displeji monitorovacího rozhraní je ikona automatického a ručního přepínání ventilátoru, která může být použita k přepínání funkcí nuceného vypínání ventilátoru a automatického přepínání ventilátoru. Když se v reálném čase detekuje koncentrace SF6 nad 1000 ppm nebo nedostatek kyslíku pod 19,6%, čas zapnutí / vypnutí ventilace je flexibilní, aby vyhovoval různým potřebám uživatelů.

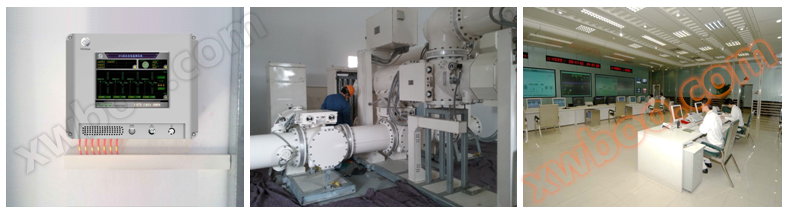

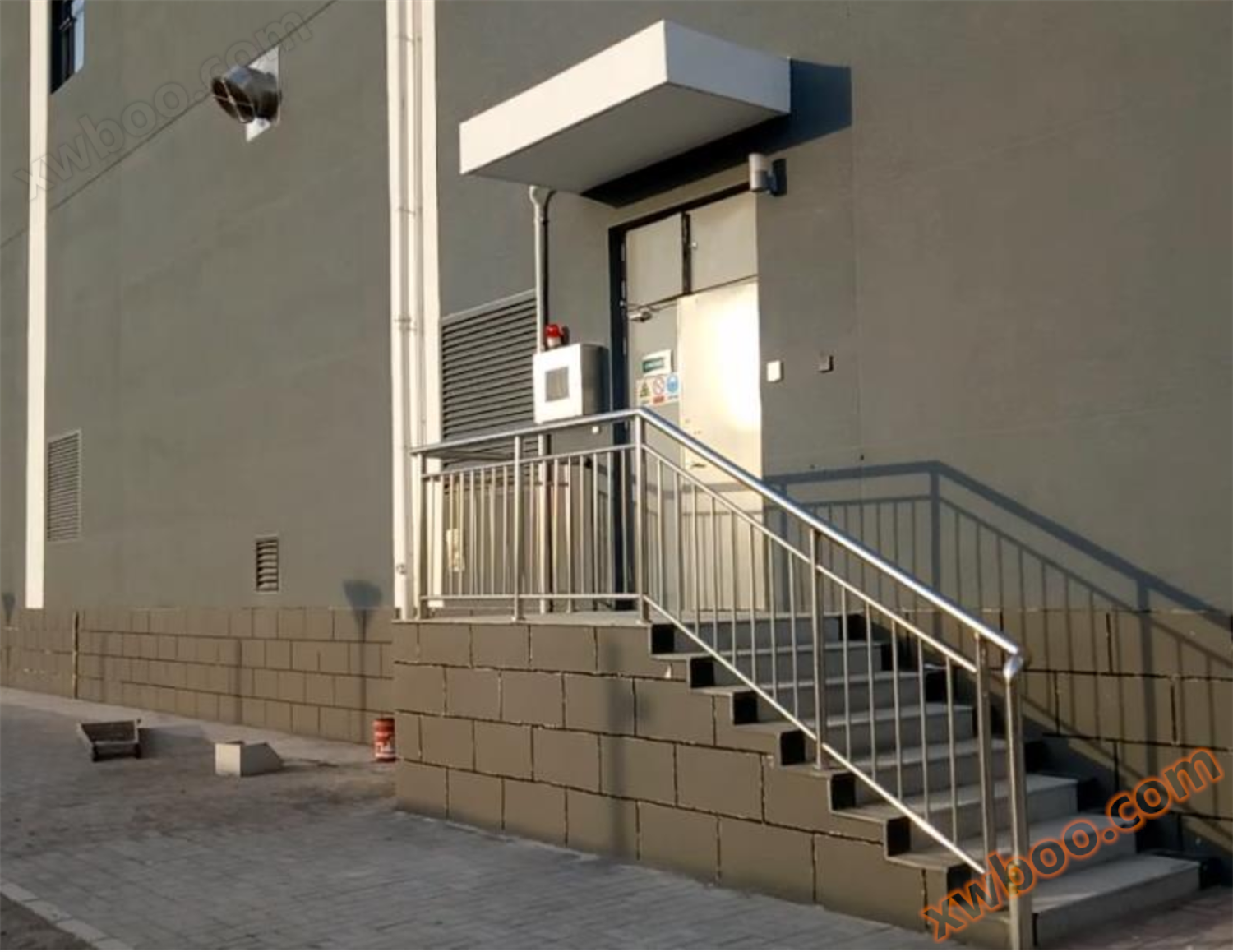

Aplikace produktu

Vlastnosti produktu

l Technologie sběrnice RS485 (MODBUS): silná odolnost proti rušením, odstranění fenoménu paralýzy sítě a poruch dat, flexibilní způsob sestavování sítě a pohodlnější a jednoduchější vedení v terénu.

l Bezpečnost při údržbě: Bezpečnost při údržbě je zajištěna funkcí 24 hodin denně.

l Více hlavních způsobů komunikace: Pohyb jednotlivých monitorovacích jednotek neovlivňuje správný provoz ostatních zařízení ani celého systému.

l LCD čínština zobrazuje:10,4 palcůNECDotykovéTekutý krystalBarvaobrazovkyVysoké rozlišení a pohodlné prohlížení.

l Dlouhodobé ukládání dat: Historie sledování velké úložiště dat, uživatelé nevymazávají i po vypnutí systému10 let se data neztratí.

l Flexibilní rozšiřování: Po zvýšení uživatelské přepínační jednotky lze monitor snadno rozšiřovat a ušetřit náklady na rozšiřování.

l Spořič obrazovky: automatická ochrana obrazovky, šetrná k životnímu prostředí, výrazně zlepšuje životnost hostitele.

l Nadřízený softwarový ovladač: Podpora nadřízeného softwarového počítače umožňuje import, správu, analýzu a tisk monitorovacích dat; A automatické zálohování pro další správu a analýzu trendů v budoucnu.

l Datum sledování historie: Datum sledování historie za libovolné časové období lze zkontrolovat a spravovat v počítači hostitelské nabídky nebo v počítači hlavní místnosti.

l Systém SF6 pro detekci plynu je integrovaný on-line monitorovací systém, který je kompatibilní s funkcí přístupu k on-line monitorování hustoty plynu SF6.

l Speciální aplikace pro životní prostředí: Přizpůsobit se aplikacím v plošinách a chladných prostředích.

Technické parametry

SF6 únik monitorovací alarmní systém může kvantitativně sledovat únik plynu SF6, použití nespektrální rozptýlené infračervené absorpce spektra (NDIR) senzor, jeho přesnost může dosáhnout 25ppm, podrobné technické parametry systému jsou následující:

Konfigurace systému

Záruka služeb

l Poskytuje pokyny pro instalaci, uvedení do provozu a školení na místě a provádí demonstrační operace na místě.

l Poskytuje podrobné příručky a uživatelské pokyny v čínštině.

l Roční záruka zdarma, doživotní podpora a údržba náhradních dílů.

l Telefonní linkaOdpovědět na dotazy uživatelů 365 dní denně.
