Jedna,Složení zařízení

Dva.Princip zařízení

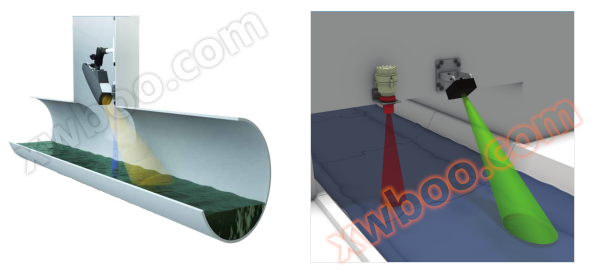

Radarový průtokoměr měří povrchovou rychlost odtoku vody, ultrazvukový hladinoměr měří hloubku odtoku vody, horní stroj měří předem zadanou velikost průřezu a

Využití hydrodynamikyModel vypočítá průtok průřezu.

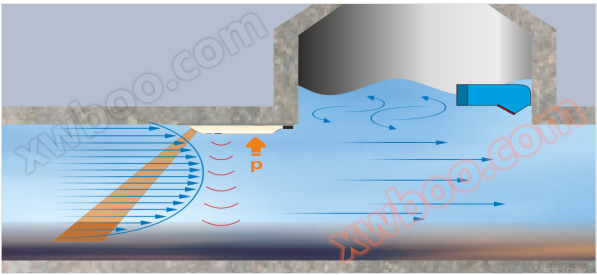

V případě plného potrubí je třeba dodat konfiguraci ponorného Dopplerového průtokoměru, jak je uvedeno níže:

Tři.Rozsah použití

Kanály a řeky
Městská kanalizace
Podzemní deštní vodovodní sítě
Zemědělské zavlažování
Znečištění podniků

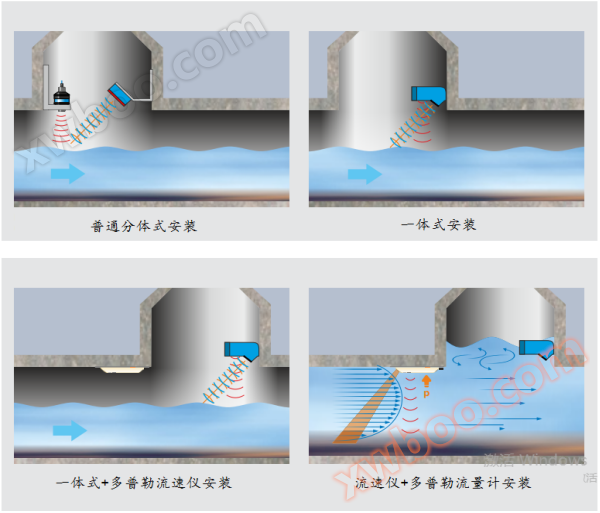

Čtyři.Instalace zařízení

Parametry rychloměru radaru:

1. obecné parametry
Typ senzoru: SI-3L Speciální radarový senzor
Přesnost měření: ± 0,1 (měřicí jednotka: m/s nebo km/h atd.)
Prostředí použití: -30 ℃ - 70 ℃
Radarové pásmo: K pásmo
Komunikační rozhraní: 6-jádrový konektor RS232 proti dešti
Pouzdro: hliník a polykarbonát
Vlhkost prostředí: 100%
Výstup dat: 16 datových rozhraní volitelné, výchozí Com 1
Napájecí napětí: 12VDC
Nízký rozsah rychlosti: 0,1 – 20 fps (0,1 – 6,1 m/s)
Rozsah rychlosti: 0,2 – 65 fps (0,2 – 20 m/s)
Cílová doba získávání: < 1 s


2. mechanické parametry
Rozměry: 17,78 cm * 16,8 cm * 3,3 cm
Hmotnost: 0,793 kg


3. Elektrické parametry
Rozsah napájecího napětí: 10,8 VDC – 24 VDC
Práh vypnutí nízkého napětí: 10,8 VDC
Maximální spotřeba proudu: 175 mA
Typický pracovní proud: 150 mA @ 12VDC
Požadavky na nárazový proud: 250 mA


Mikrovlnné parametry
Mikrovlnný frekvenční rozsah: 24,075 GHz – 24,175 GHz
Šířka paprsku: 6,5 ° * 5,5 ° @ -3dB výkonový bod
Způsob polarizace: Lineární polarizace
Spektrální hustota výkonu: 114,3 dBuV/m @ 3 m
Výstupní výkon: 20dBm
Tlačení vodorovného pásu: 15db
Vertikální potlačení pásu: 15db
