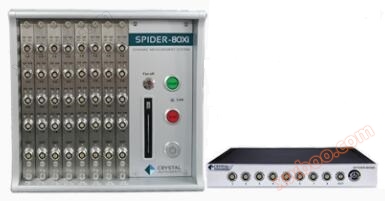

SPIDER-80SG Tester napětí Tester napětí Měřidlo napětí

Spider-80SG napětí a multifyzikální modul, také známý jako napětí napětí tester, je jedním z produktů řady Spider pro sběr dat pro aplikace napětí napětí. Proto integruje nejnovější technické vlastnosti systému sběru dat Spider včetně jeho síťové funkce.

Funkce připojení, napětí tester Spider-80SG, je stejně jako ostatní produkty řady Spider velmi flexibilní, pokud jde o rozšíření počtu kanálů a funkcí. Uživatelé mohou snadno připojit více Spider-80SG nebo kombinovat namáhací měřič Spider-80SG s analyzátorem dynamického signálu Spider-80X a vibračním regulátorem Spider-81.

Podpora celého mostu, polomostu a 1/4 mostu

Kompletní integrace VCS, DSA a napětí pro současné testování

Rozšíření počtu vstupních kanálů až na 512

● Nastavitelný rozsah stimulačního napětí -10V - 10V

Vysoce přesný 7-pinový vstupní kanál Lemo

● Adaptér vstupního kanálu eliminuje potřebu svařování

● Snadno ovládaná kalibrace obcházení a nulový posun

Každý kanál má samostatné nastavení a volitelnou konfiguraci

• Funkce vzdáleného sledování testování

• Rozšiřovatelné jednotky zvyšují přenosnost

● Snadno ovládaná kalibrace obcházení a nulový posun

Průvodce kalibrací mostu Spider-80SG je snadno použitelný a flexibilní. Kalibrace mostů nevyžaduje žádné externí vedení a všechno se provádí automaticky. Na základě kalibrovaného typu mostu si uživatel může vybrat jakýkoli rozumný most. Nakonec se odpor mostu spojí s určeným mostním ramenem.

Tato flexibilita navíc umožňuje uživatelům používat mostový odpor Spider-80SG nebo jakýkoliv vlastní nastavený mostový odpor. Ne všechny varianty jsou navrženy stejně. Ve skutečnosti, mnoho různých výrobců mají různé modely a typy. Proto Spider-80SG umožňuje uživatelům přizpůsobit stimulaci napětí na každé samostatné jehlici každého vstupního kanálu.

Nulový posun je integrace kalibrační funkce do softwarové části Spider-80SG, která zjednoduší obsluhu. Všechno, co stačí udělat, je připojit měřič k Spider-80SG, kliknout na funkci nulového posunu a Spider-80SG bude automaticky zpracován.

Synchronizace času mezi více moduly

Spider-80SG je technologie pro synchronizaci času založená na IEEE 1588. Ve stejné síti dosahuje přední strana Spider přesnou synchronizaci 50 ns, což zajišťuje fázovou shodu sousedních kanálů ± 1 ° @ 20 kHz. Tato jedinečná technologie a vysokorychlostní přenos dat Ethernet umožňují distribuované komponenty připojení sítě jako integrovaný systém.

Funkce lokálního senzorování

Jako součást ověření přesnosti používá Spider-80SG funkci lokálního snímání krystalového vrtového přístroje pro kalibraci testů. Local sensing ověřuje přesnost skutečného měření zařízení a přesnost zařízení byla nastavena před výrobou.

Poisson parametry

Poisson jako měřicí parametr systému Spider-80SG. Uživatelé budou moci přizpůsobit hodnotu Poisson poměru nebo ji nastavit přímo v závislosti na testovací nebo testovací konfiguraci.

Kompatibilní s měřicími a doporučenými senzory

Spider-80SG podporuje řadu senzorů pro různá měření. Následující seznam shrnuje některé senzory, které podporují měření, a skutečně kompatibilní senzory nejsou omezeny pouze na to, co je v seznamu obsaženo.

Snímače zrychlení – Dytran 7603B, 7503, 7523A2, Endevco 7264C

Senzor síly – Futek FFP350

Snímače točivého momentu – Futek TDD400, Futek TRS300, Futek TAT200, TAT420

Snímače tlaku – měřicí specifikace EB100, Futek PMP927

Senzor úhlové rychlosti – DTS ARS Pro-300, ARS Pro-1500, ARS Pro-8K, ARS Pro-18k

Senzory posunu Omega E2E-3DC Series

Senzor magnetického pole – Analog Devices AD22151

Senzor zvukového tlaku – InvenSense ICS40618

应变– Konfigurovatelné jako čtvrt, polovina nebo plný most

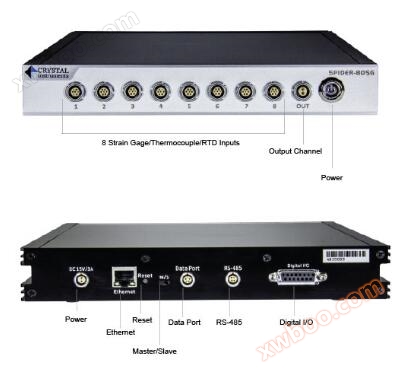

Spider-80SG Specifikace:

Vstupní kanály: 8 kanálů/modul rozšiřovatelný na 512 kanálů

Typ konektoru: 7-pin LEMO

Vstupní rozsah: 5mV, 10mV, 50mV, 100mV, 10V

Rychlost odběru vzorků na jeden kanál: 0,48 Hz - 102,4 Hz

Kalibrace mostu: 100K (0,1%, 25ppm/c)

Testovací oblast: na místě, na dálku

Nulový posun, automatické vyvážení, odstranění posunu

Celkový most, 1/2 a 1/4

Odpor mostu: 120 ohmů, 350 ohmů

Kalibrace mostu: 100K EUR (0,1%, 25ppm/c)

Napětí: 2.5V, 5V, 10V

Průtok: 30mA max./kanál
