1, laboratorní stolní mikro organické rozpuštědlo vysušovací zařízení princip popis:

Po předchozím procesu zpracování kapalina s použitím perimotivního čerpání do rozprašovače nad sušicí komorou, rovnoměrně rozprašuje kapalina do ultramikronových mlhových kapek, do sušicí komory, plyn vstupuje do topného systému, je zahříván na požadovanou teplotu procesu, rovnoměrně vstupuje do sušicí komory tepelným vzduchovým potrubím, po kontaktu se skupinou mlhových kapek se vytvrdí při vysoké teplotě, termicky rozkládá se do výrobku, po vysušení hotový výrobek s výfukovým plynem je odeslán do vzduchového potrubí do separatoru cyklonu pro pevnou separaci plynu, recyklaci hotového výrobku, nasycený výfukový plyn je filtrován filtrem odstraňovače prachu do kondenzátoru recyklačního zařízení pro recyklaci organických rozpouštědel typu OM-YJ-500 pro recyklaci rozpouštědel, po kondenzaci se dusík

Požadavky na proces:

Název rozpouštědla / materiálu: voda a organické rozpouštědlo. (pro použití organického rozpouštědla je nutné pomocné zařízení OM-YJ-500)

Objem zpracování: maximálně 500 ml / h (podle obsahu pevné hmoty). Minimální objem experimentu je 20 ml.

Míra recyklace suchého prášku ≥ asi 70-90% (podle vlastností materiálu)

Zbytkový obsah vlhkosti produktu ≤2-5%

Elektrické ovládání: programování systému PLC, ovládací program, dotykový operační systém.

Systém zařízení: stav pozitivního tlaku

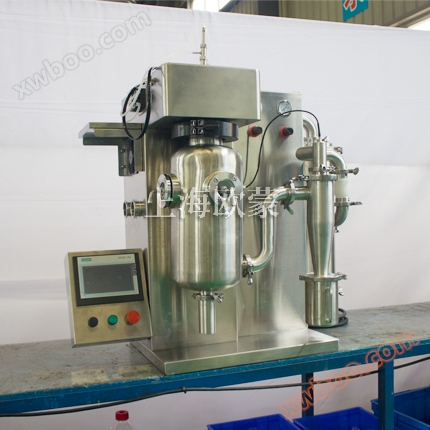

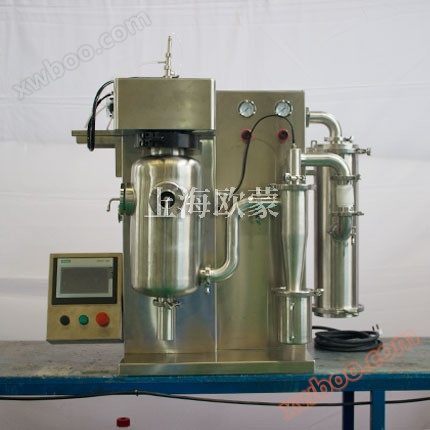

Struktura zařízení:

Celé zařízení je vyrobeno z nerezové oceli SUS304.

Barevné ovládání velké dotykové obrazovky, ovládací program, plně automatické ovládání a ruční ovládání v kombinaci, čínský panel, experimentální parametry obrazovky nastavení.

Technologie regulace teploty PID v reálném čase, přesná regulace teploty a přesnost regulace teploty ± 1 ° C.

4, vysušovací komora a sbírací zařízení jsou vyrobeny z průhledné kvalitní nerezové oceli, celý experimentální proces vysušování může být vidět zrcadlem.

Struktura rozprašování dvoutkaného stříkání, stříkačka je vyrobena z materiálu SUS316, částice rozprašování jsou normálně rozděleny, velikost rozprašovacích částic je nižší než 30 mikronů, může být nastavena velikost rozprašovacích částic podle tlaku.

6, množství přívodu lze nastavit prostřednictvím přívodového čerpadla.

Hlavní technické parametry

(1) Teplota vstupního větru: nastavitelná až 200 ° C, teplota výstupního větru 30-100 ° C.

Průměrná doba sušení: 1,0-1,5 s

(3) Senzor teploty: termopár PT-100.

Elektrický ohřívač: přibližně 3 kW.

(5) Celkový výkon stroje: přibližně 3,5 kw.

(6) rozprašovač: dvoutkanná rozprašovací konstrukce s průměrem trysky 1,0 mm.

(7) Rozsah nastavení rozprašování: 0-0,2 MPa (doporučeno 0,1-0,2 MPa).

(8) způsob přívodu: peristaltické čerpadlo přívodové trubky: importované silikonové peristaltické trubky.

(9) Spray s průměrem spojení vzduchu: vnější průměr 6mm trubky.

(10) kapky rozprašování střikovací hlavy (jako organické rozpouštědlo, prosím, s ocelovou lahví dusíku)

(11) Dokončená lahev: 500 ml.

(12) Ventilátor: objem vzduchu 9,5 kubiky za minutu

(13) Vnější rozměry: 1090 (W) x 595 (D) x 894 (H) mm.

(14) Elektrické chlazení: Ventilátor DC motoru bez kartáčku.

(15) Odstranění prachu: Odstranění prachu filtrem Tongli.

(16) může být spojen s zařízením pro recyklaci organických rozpouštědel typu OM-YJ-500, které může být umístěno na tomto zařízení pro připojení k organickému rozprašovacímu sušiči (uzavřený cyklus dusíku, rozpouštědlo lze recyklovat).
