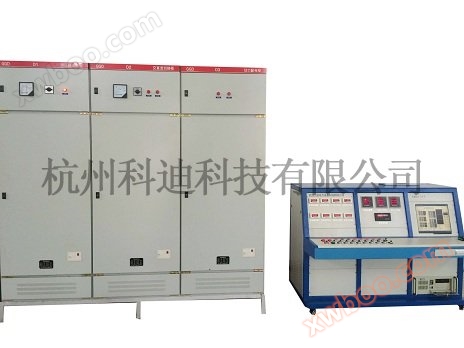

Název zařízení: tovární testovací systém inteligentního motoru
Aplikace: motory pro automobily s novou energií, motory s vysokým výkonem, malé a střední motory atd.
Kompozice zařízení a konfigurace systému
1. skříň
a)、 Skříně využívá horizontální skříňku a silnou elektrickou skříňku.
b)、 Kola mají brzdové zařízení.
2. konfigurace počítačového systému
a), Průmyslový počítač P4, 17" LCD displej Lenovo, paměť 1G, pevný disk 500G, optický disk DVD, USB rozhraní
b)、 Elektrické komponenty používají mezinárodně známé značky.
3. konfigurace softwaru
a)、 Operační systém: Windows XP, plně čínské rozhraní.
b)、 Měly by existovat různé typy továrních parametrů, úložné funkce a snadné vyvolání.
c)、 Testovací položky jsou jednotlivé, volitelné a jsou schopny automaticky posoudit, zda nejsou způsobilé, aby vydaly poplach - vedl do venku.
d)、 Umožňuje automatické i ruční uložení detekčních dat a křivek.
e)、 ukládání dat, zprávy, statistiky a analýzy; Vytváření datových zpráv musí být intuitivní, úplné a přesné.
Základní funkce zařízení
Výběr projektu: můžete vybrat jeden z testovacích položek pro testování podle potřeb testování.
Výběr modelu: lze vybrat 300 modelů motorů, automatické posouzení; Různé modely motorů jsou uložitelné a mohou být kdykoli použity.
3, vstup parametrů: lze zadat horní a dolní meze každého typu motorové zkoušky, hlavní a podpůrné parametry charakteristických parametrů izolace jsou automaticky vypočítány a dlouhodobě uchovávány.
Statistické údaje: Statistické údaje o testování motoru a může vytvořit zprávu o datech. Distribuce zpráv: roční, měsíční a denní statistické zprávy, zprávy o kvalitě továrny motorů.
Monitorování v reálném čase: zobrazení každého testu v reálném čase, funkce zvukového a světelného poplachu pro nekvalifikované projekty.
Kompenzace teploty: hodnota kompenzace teploty je 20 ° C (hodnota teploty je automaticky testována).
V. Funkční charakteristiky
Modulární design, standardizovaný design, systémový design provádí otevřenou filozofii.
Systém může realizovat vysokorychlostní zkoušku stejnosměrného odporu motoru, brzdového odporu, pracovního frekvenčního napětí, izolačního odporu, spánkového napětí, prázdného zatížení a blokování (spouštěcí metoda).
Administrator systému má právo nastavit, upravit a odstranit nastavení parametrů a konfiguraci modelu různých modelů motorů; Testovací operátor může testovat a provozovat pouze za aktuálně vybraného modelu motoru. Zajišťuje profesionální každodenní správu systému a snadnou údržbu.
Každá zkouška může být vybrána nebo zablokována a může libovolně nastavit kritéria pro posouzení způsobilosti, pokud údaje o výsledkech zkoušky překročí automatický zvukový a světelný poplach.
5, uspokojení potřeb měření vysoké rychlosti uživatele: čas měření od 0,2-999S lze libovolně vybrat, rychlost měření může být libovolně nastavena v rozsahu 100mS, 200 mS, 300 mS, 500 mS, 1000 mS.
6, pracovní frekvence napětí, spánkové napětí lze libovolně nastavit automatické regulace napětí (pomocí IGBT / PWM modulace šířky pulzu), zkušební data nejsou ovlivněna kolísáními napětí vnější sítě, výstupní napětí má funkce zpomalení a zpomalení, aby se zabránilo nepřesným nebo poškozeným měřeným datům způsobeným nadměrným nárazem.
Monitorování teploty okolí v reálném čase a zapnutí nebo vypnutí funkce přepočítání skutečných hodnot testovacího odporu na nastavené hodnoty teploty.
Spouštěcí metoda testování blokovacího napětí motoru, blokovacího proudu, blokovacího výkonu, výkonné funkce zobrazení vlnových tvarů v reálném čase a originální algoritmy modelu, které zajišťují velmi vysokou opakovatelnost testovacích dat, které mohou být srovnatelné s mechanickou metodou. Skutečné měřené hodnoty napětí při zapnutí/vypnutí blokády se mohou převést na blokádní napětí, proud a výkon při nastavení hodnoty napětí.
Automatická kompenzace, oprava prúdu odolného proti úniku napětí a izolačního odporu inherentního testovacího systému, zlepšení celkové přesnosti systému.
10, třífázové motorové zkoušky cívky, může poskytnout jeden motor vinutí vzájemné srovnávací metodu nebo třífázové vinutí standardní metodu srovnávání vlnových tvarů, aby uspokojili zvyky uživatelů.
Systém může nejen automaticky kalibrovat různé parametry projektu, ale také usnadnit funkční sebekontrolní práci a realizovat rychlé vlastní automatické diagnostiky poruch systému, aby usnadnil rychlou diagnostiku a opravu na místě po poruchách systému.
Bohaté aplikace elektromagnetické kompatibility (EMC) (jako je uzemnění, štít, izolace, filtrování a další prostředky) a zaručení dobrého výrobního procesu maximalizují spolehlivost systému a odolnost vůči rušením, v prostředí rušení, iskry, vysokého napětí a silného elektrického nárazu může systém fungovat stabilně a spolehlivě.
Zkouška prázdného zatížení má funkci současného přístupu k více stanicím, usnadňuje zákazníkům současný provoz prázdného zatížení a předehřívání dávkového motoru a pomáhá uživatelům posoudit anomálie motoru.
Možnost přidání funkce dálkového ovládání podle požadavků objednávky.
Vzorky kalibrace systému na místě lze objednat podle požadavků na objednávku, což usnadňuje pravidelnou kontrolu uživatelů na místě.
16, jedna stanice, dvě stanice, pět stanic, deset stanic volitelné, uspokojit flexibilní výběr uživatelů, přizpůsobit se potřebám testovací účinnosti a produkce.
Výkonná funkce správy dat umožňuje dotazování výsledků sledování dat každého modelu motoru (podle modelu, čísla, datu, projektu, kvalifikace) a dalších podmínek a vytvářet statistické zprávy.
