Princip práce

Radarový hladinoměr, jeden z přístrojů pro měření hladiny kapalin v chemickém průmyslu. Radarový hladinoměr je založen na principu odrazu časové oblasti (TDR).

Elektromagnetický impulz se šíří rychlostí světla podél ocelového kabelu nebo sondní tyče a při setkání s povrchem měřeného média se část impulzu radarového hladinoměru odráže a vytváří ozkoušení a vrátí se stejnou cestou k impulsu.

Vzdálenost mezi vysílačem a povrchem měřeného média je přímo úměrná době šíření impulsu mezi nimi a vypočítá se výška hladiny tekutiny.

Technické parametry vodivého radarového hladinoměru:

Přesnost: kapalina: ± 5 mm při dosahu menším než 15 m;

Rozsah větší než 15 hodin, měřená hodnota 5mm ± 0,05% Teplota příruby: -30 ~ 200 ℃ / -30 ~ 150 ℃,

Vybušová teplota prostředí: -30 ~ 60 ℃ / -30 ~ 55 ℃, volitelný standardní výstup 4 ~ 20mA / HART, výstup pro řešení poruch 22mA,

Napájení: 18-35VDC / méně než 28VDC, třída ochrany: NEMA (IP65),

Výbuchová odolnost ATEX II 1G nebo II 1/2 D T 100°C EEX ia II C T6...T3 nebo EEX ia II B T6...T3

Aplikace vodícího radarového hladinoměru:

Radarové hladinoměry se používají v nádržích na vodu, nádržích na kyseliny a alkalie, nádržích na celulózy, pevných částic a malých nádržích na olej. Všechny druhy vodivých, nevodivých médií a korozivních médií.

Například uhelné sklady, šedé sklady, olejové nádrže, kyselinové nádrže atd.

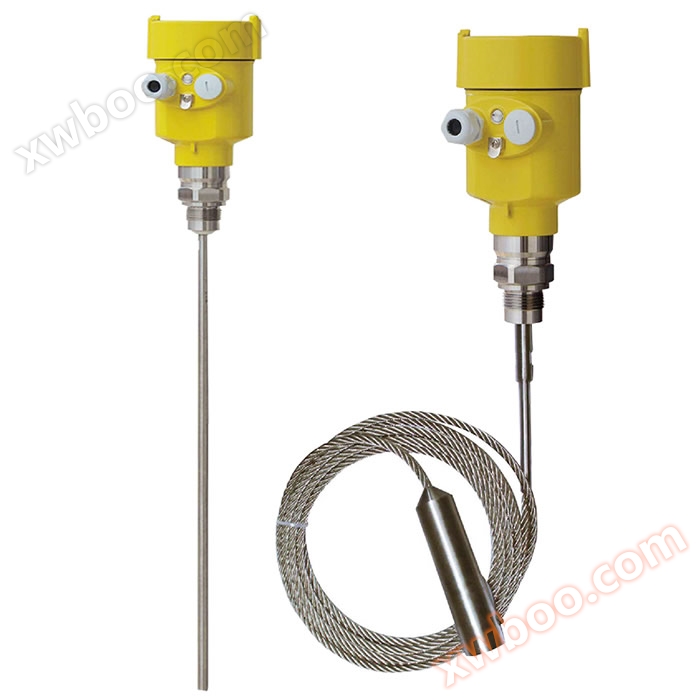

Radarový hladinoměr
Radarový hladinoměr

Technická výhoda: Radarový hladinoměr měří kontinuální polohu kapalin, částic a celulóz. Měření radarového hladinoměru není ovlivněno změnami prostředí, změnami teploty, inertními plyny a párou, prachem, pěnou atd. Radarový hladinoměr má přesnost 5 mm, dosah 60 metrů, odolnost vůči vysokým teplotám 250 stupňů a vysokému tlaku 40 kg a radarový hladinoměr je vhodný pro oblasti nebezpečné výbuchu. Přesné měření, široké použití, dlouhodobá údržba, úspora úsilí.

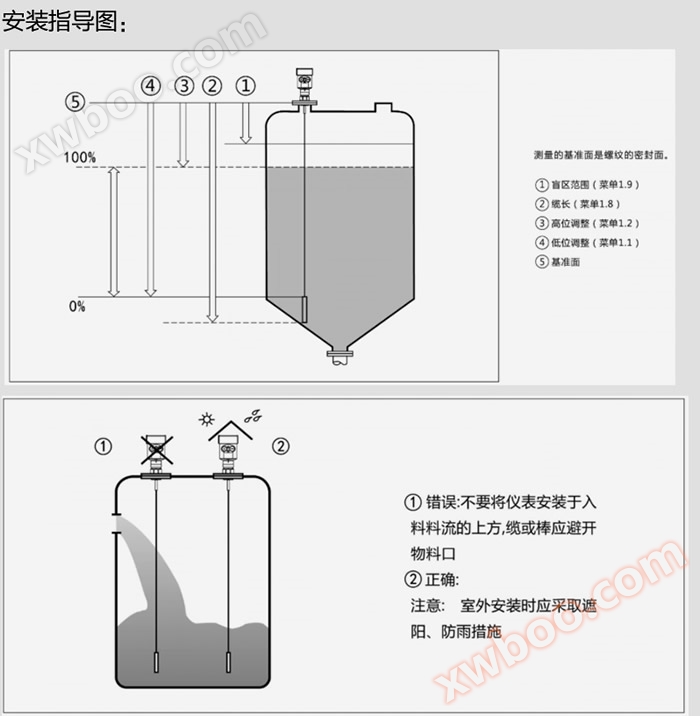

Instalační pokyny Poznámka:

Upozornění pro použití

Vodicí radarový hladinoměr má určité požadavky na instalační prostor Pozor na dielektrickou konstantu média a vyberte vhodný model podle velikosti dielektrické konstanty
Charakteristiky vodivého radarového objektometru
Je možné měřit jakékoliv médium s dielektrickou konstantou větší než 1,4.
Obecně se používá pro měření viskozity ≤500cst a není snadné vytvářet lepicí médium.
Maximální dosah radaru dosahuje 6 metrů.
Má silnou potlačovací schopnost pary a pěny, měření není ovlivněno.
Pro kapalné materiály s relativně malými dielektrickými konstantami lze použít metodu měření s dvojitou sondou, aby byla zajištěna dobrá přesnost měření.
