Model měřiče DC: YK5I-21 Velikost panelu: 120 x 120 mm Velikost otvoru: 111 x 111 mm

Model měřiče DC: YK5I-91 Velikost panelu: 96 x 96mm Velikost otvoru: 91 x 91mm

Model měřiče DC: YK5I-51 Velikost panelu: 96 x 48mm Velikost otvoru: 91 x 44mm

Model měřiče DC: YK5I-31 Velikost panelu: 80 x 80mm Velikost otvoru: 76 x 76mm

Model měřiče DC: YK5I-A1 Velikost panelu: 72 x 72mm Velikost otvoru: 67 x 67mm

Model měřiče DC: YK5I-D1 Velikost panelu: 48 x 48mm Velikost otvoru: 45 x 45mm

Měřidlo stejnosměrného proudu měří hlavně stejnosměrný proud, stejnosměrný proud je převeden přes rozdělovač na DC75mV, přístupový měřič stejnosměrného proudu může zobrazit standardní výstup přenosu stejnosměrného proudu 4-20mA signál, výstup alarmu, 485 komunikačních výstupů atd.

Šanghaj ADU DC měřič proudu

Funkce a charakteristiky měřiče proudu:

1, DC měřič proudu zobrazuje zvětšení, poštovní adresu, rychlost přenosu atd. Tlačítkem na panelu lze nastavit, použití je velmi flexibilní a pohodlné.

Volitelný analogový výstup pro měřič stejnosměrného proudu, výstup je 4 ~ 20mA, 0 ~ 12 ~ 20mA atd.

3, měřič stejnosměrného proudu může volitelně mít dva výstupy alarmu, aby byl dosažen horní a dolní limit sledování měřených parametrů.

Volitelné digitální rozhraní RS-485 s použitím standardního protokolu MODBUS-RTU.

5, měřič stejnosměrného proudu může volitelně vstupovat 2 spínače, může sledovat stav spínače v systému.

6, digitální nulová kalibrace měřiče stejnosměrného proudu, digitální kalibrace, vysoká přesnost a velmi vysoký poměr nákladů.

Technické indikátory třífázových měřičů proudu

Měřidlo DC: zobrazuje přesnost 0,5 stupně
Zobrazení: současně zobrazuje třífázové hodnoty proudu fáze A, fáze B a fáze C, displej je zobrazen jako celá čtyřmístná LED digitální trubka
Měřidlo stejnosměrného proudu: vstup
Standardní vstupní proud: AC1A, AC5A větší než 5A by měl být použit externí CT, nastavení rozsahu rozšíření CT, popsáno při objednávce)
Průvodní impedance: <20MΩ
Přezatížení proudem: trvalé přezatížení: 1,2 krát okamžité přezatížení: 10 krát proud (5 sekund)
Frekvence: 50, 60Hz ± 10%

Měřidlo proudu napájení:
Pracovní napájení: AC220V, AC / DC80-265V, AC380V, DC24V, DC48V Poznámka: Pokyny při objednávce napájení
Napájení: ≤5VA

Výstupní modul měřiče proudu:
Pulzní výstup: 2 elektrické pulsové výstupy, relé s optickou spojkou, konstanta: 5000imp / Kwh (Kvarh)
Výstup spínače: 2 nebo 4 vstupy spínače
Výstup spínače: 2 nebo 4 spínačové výstupy
Analogový výstup: 1-4 cesty
Komunikační rozhraní: rozhraní RS485 protokol MODBUS-RTU, přenosové rychlosti 1200, 2400, 4800, 9600 volitelné

Izolační napětí: vstup a napájení > 2kv, vstup a výstup > 1kV, výstup napájecí krabice > 2kV
Izolační odpor: ≥100MΩ

Pracovní podmínky: Teplota prostředí: -10 ~ 55 ° C, relativní vlhkost ≤ 93%, žádné korozivní plynové pole, nadmořská výška ≤ 2500m

3. Seznam výběru měřiče stejnosměrného proudu:

　　Poznámka: "√" znamená volitelnou konfiguraci, "J" znamená výstup alarmu, "M" znamená analogový výstup, "K" znamená vstup spínače a "C" znamená komunikaci RS485,
"MC" znamená analogový výstup "M" a komunikaci RS485 "C", což znamená "KC", "JC", "JM" a "JMC".

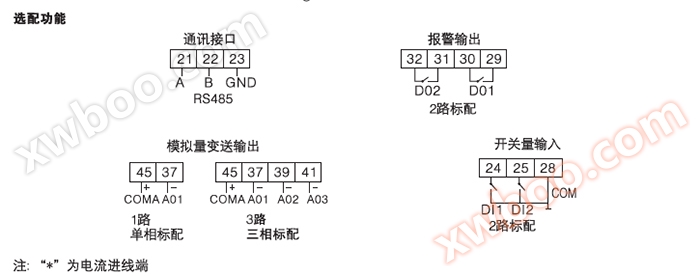

Diagram připojení Connection Diagram
