Produktový profil:

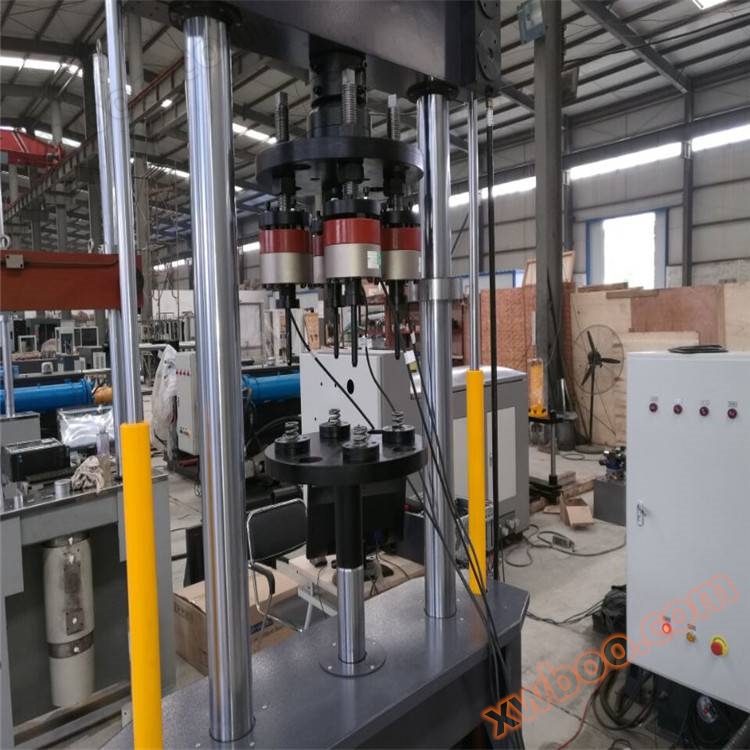

Testovací stroj pro únavu měděného drátu typu PWST-5 se používá pro stavební materiály a pro zkoušky životnosti únavy drátu, jako jsou dráty, kontaktní dráty, měděné dráty, dráty z měděných slitin a drátová lana, a může být také použit pro zkoušky dynamických a statických mechanických vlastností materiálů a dílů, včetně tažení, stlačení, nízké a vysoké únavy materiálů a dílů. Vysoké a nízké teploty jsou konfigurovány pro zkoušky s vysokou a nízkou teplotou.

Vývoj, vývoj a výroba zkušeností mezinárodní elektrohydraulické servodynamické zkušební stroje společnosti v průběhu vývojového procesu, použití "jednotné, modulární, standardizované" vývojové koncepce, čerpání mezinárodní elektrohydraulické servodynamické zkušební stroje technologie, v kombinaci s reálnými podmínkami použití domácích uživatelů. Klíčové doplňkové prvky elektrohydraulických servodynamických testovacích strojů jsou vybrány pro mezinárodní a domácí značky podobných produktů. Značně zlepšila stabilitu a spolehlivost systému, klíčové jednotky a komponenty systému jsou vyrobeny pomocí dnešní mezinárodní technologie a celkový výkon celého zkušebního systému je rovnocenný s technickou úroveň produktů společnosti International Dynamic Testing Machine. Tato řada produktů má snadné použití, vysokou přesnost řízení a dobrou spolehlivost.

Elektrohydraulický servostatický testovací stroj je jedním z nových produktů naší společnosti. Testovací stroj host, konstantní tlak servo čerpací stanice, hydraulické spojky a další klíčové součásti pro naši společnost navrhnout a vyrobit, servo ventily, těsnění a další klíčové externí nákupní díly jsou vybrány pro mezinárodní a domácí podobné výrobky značkových produktů, výrazně zlepšit stabilitu a spolehlivost systému, celkový výkon testovacího stroje a mezinárodní úroveň technologií výrobků.

Standardy použití:

IEC/EN50119-2009 Železniční zařízení Pevná zařízení. Elektrická trakční kontaktní linka

GB/T2611-2007 Všeobecné technické požadavky

TB/T2073-2003 Technické podmínky komponentů elektrické železniční kontaktní sítě

TB/T 2074-2010 Zkušební metoda komponentů elektrické železniční kontaktní sítě

TB/T 3111-2017 elektrifikované železniční dráty z mědi a měděných slitin

JBT 9397-2013 Technické podmínky testovacího stroje pro únavu

Parametry produktu:

1, statická zkušební síla: ± 5 kN, přesnost statické hodnoty: ± 1% bez rozdělení;

Dynamická zkušební síla: ± 5 kN; dynamická volatilita: ne větší než ± 0,5%.

3, rozsah ovladače: ± 125 mm (průběh válce 0-250 mm), přesnost zobrazení ± 1%.

Frekvenční rozsah: 0,01-3Hz.

Přesnost měření posunu: ± 0,5% (bez rozdělení)

Rozlišení měření posunu (magnetický snímač posunu): 0,01 mm.

Vícefunkční generátor.

Počítadlo: 999,999,999, přednastavitelné.

Způsob řízení: způsob řízení zatížení, posunu, deformace, hlavní zkušební vlnový tvar: podporován řídicím zařízením (včetně sinusové vlny, čtverečních vln, trojúhelníkových vln, šikmých vln a vnějších vstupních vlnových tvarů);

Zkušební prostor: 1100 mm.

Tudnost hostitele: 3,3 * 108N / mm.

Vnější rozměry: přibližně 1360 * 600 * 3200mm.

Pracovní tlak: 21 MPa.

Specifikace konstantní tlakové čerpací stanice: průtok 63L / min, 21Mpa, výkon motoru 30kW, 1450r / min;
